KJ1054煤礦電法監測系統基于煤礦安全監控系統技術與礦井電法勘查技術,采用智能電極、僞随機調制、微信号采集、物聯網等關鍵技術開發成功的礦山地球物理場監測系統。該系統在地下采掘空間(巷道、工作面)或鑽孔中布置分布式智能電極,發射僞随機多頻電場,通過觀測煤岩體及地下水運移時視電阻率、視極化率、視幅頻率的異常變化實現對水害的監測預警,爲礦井生産安全提供保障。

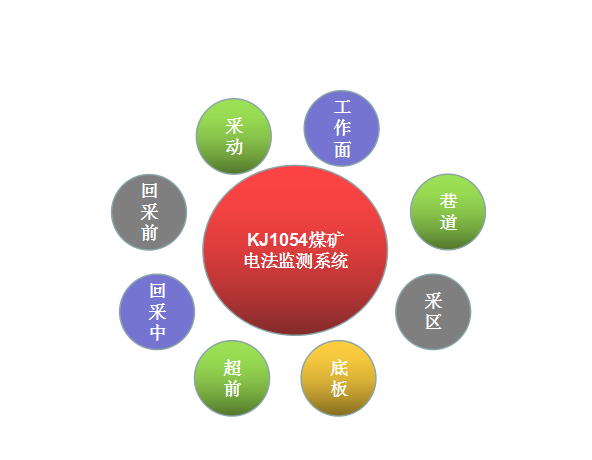

1)工作面回采前評價底闆注漿效果,圈定富水異常區分布;
2)工作面回采中監測和評價底闆富水異常區的變化;
3)動态測試采動影響下頂底闆圍岩破壞規律,及導含水構造富水異常變化;
4)巷道掘進超前監測,動态評價前方構造及富水異常變化;
5)巷道掘進後方底闆富水異常監測,動态評價底闆滞後突水趨勢;
6)監測評價采掘影響下采區\巷道\工作面邊界構造富水異常變化等等。
1)首次将分段分布式智能電極轉換技術應用到礦井,實現電極“不限數量”擴展布置且大幅降低功耗和故障率;
2)首次采用多級總線電極控制技術,實現電極測線“單線-支線-集中”混合網絡布置,可靈活适應井下單巷、雙巷、巷-孔等應用場所,實現四維電法監測技術;
3)首次将僞随機雙頻激電技術應用于礦井,實現幅頻率(等效極化率)測量,可更敏感感知采掘空間圍岩富水異常變化;

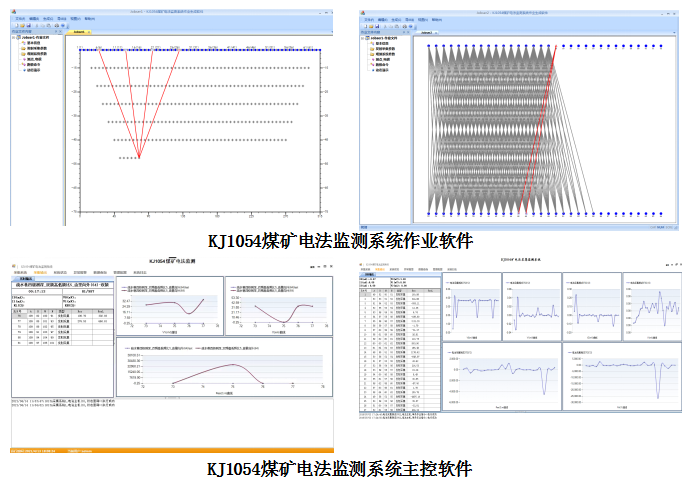

4)具備流水化發射采集作業模式,設備系統與作業系統相互獨立,且支持測點與任意電極間的映射;

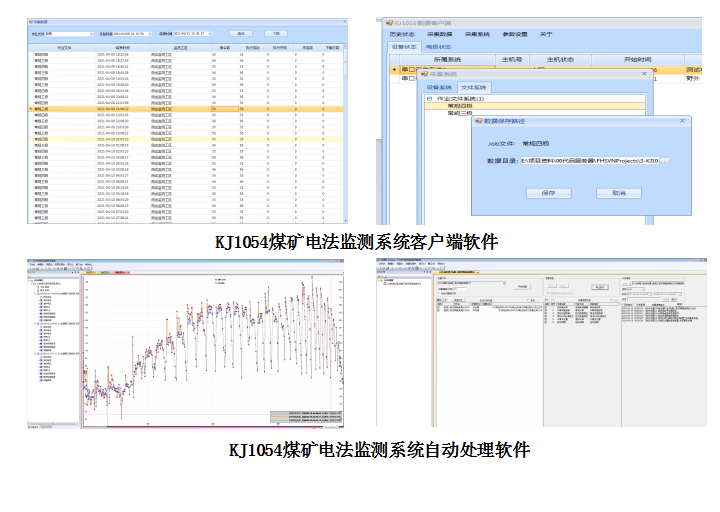

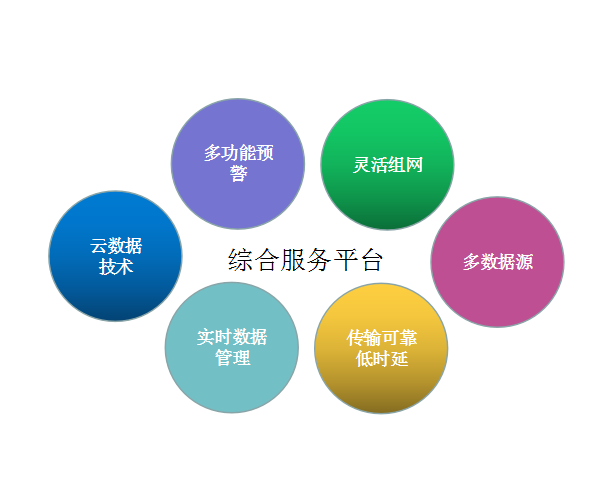

5)系統軟件基于雲平台架構,監測數據上傳至雲服務器,支持遠程數據查看、自動下載-處理-預警;
6)系統應用範圍廣,可适應掘進巷道超前水害監測、回采工作面頂底闆水害監測、鑽孔周邊監測等
